HDInsight Kafka JMX Exporter / Kafka Exporter 설치 및 Grafana 대시보드 구성¶

JMX Exporter, Kafka Exporter, Prometheus와 Grafana 대시보드를 구성합니다.

전제: HDInsight Kafka 클러스터 + Prometheus + Grafana 기구성. 도구별 커버 범위·선택 근거("Why") → HDInsight Kafka 모니터링 방식 비교.

문서 성격: JMX Exporter·Kafka Exporter의 정식 사용법은 각 오픈소스 공식 문서(9절 출처) 기준. 이 문서는 그 위에서 HDInsight 환경(원격 JMX 9999, Private Link 등)에 맞춰 실전 구성한 요약본. 아래 Grafana 대시보드도 커뮤니티 대시보드(7589) 외에는 본 환경 지표에 맞춰 개별 구성한 것 → 참고용, 환경별 조정 필요.

참조 설정·대시보드 파일: assets/prometheus-grafana/

assets/prometheus-grafana/
├── docker-compose.yml                    # 두 Exporter + Prometheus + Grafana 일괄 기동
├── prometheus.yml                        # 스크래핑 설정
├── jmx/
│   ├── kafka-rules.yml                    # JMX -> Prometheus 변환 룰 (16개)
│   └── b0.yml.example                     # 브로커별 설정 예시 (hostPort + 룰)
└── grafana/
    ├── provisioning/
    │   ├── datasources/prometheus.yml     # Prometheus 데이터소스 자동 등록
    │   └── dashboards/provider.yml        # 대시보드 폴더 자동 프로비저닝
    └── dashboards/
        ├── kafka-jmx-broker.json          # JMX 브로커 대시보드
        └── kafka-exporter-adv.json        # Kafka Exporter 상세 대시보드

1. 전제 조건¶

항목	값
HDInsight Kafka	브로커 노드 IP(`<BROKER0_IP>` 등)와 JMX 포트(9999)를 확인. HDInsight 브로커는 `JMX_PORT=9999`가 설정되어 원격 접속 가능
실행 호스트	브로커와 같은 VNet에서 9092(Kafka)·9999(JMX)로 접근 가능한 Linux 호스트(VM 등). Docker / Docker Compose 설치
Prometheus / Grafana	본 가이드는 Exporter와 함께 Docker로 동반 기동. 기존 인스턴스 존재 시 스크래핑 대상·대시보드만 추가

원격 JMX 채택 이유 jmx_exporter 정석 = 브로커 JVM에 javaagent 부착 → 브로커 롤링 재시작 필요. HDInsight 브로커는 9999 포트 원격 JMX 개방 → 외부 호스트 jmx_prometheus_httpserver 접속으로 브로커 무변경·동일 kafka_server_*/JVM 지표 수집. (javaagent 방식은 7절 참고)

2. 아키텍처¶

flowchart LR
    subgraph HDI["HDInsight Kafka"]
        B0["브로커 wn0"]
        B1["브로커 wn1"]
        B2["브로커 wn2"]
    end

    subgraph HOST["실행 호스트 (Docker)"]
        KE["kafka-exporter<br/>:9308"]
        J0["jmx-b0 :9404"]
        J1["jmx-b1 :9404"]
        J2["jmx-b2 :9404"]
        PROM["Prometheus<br/>:9090"]
        GRAF["Grafana<br/>:3000"]
    end

    B0 & B1 & B2 -->|"Kafka 9092"| KE
    B0 -->|"원격 JMX 9999"| J0
    B1 -->|"원격 JMX 9999"| J1
    B2 -->|"원격 JMX 9999"| J2
    KE & J0 & J1 & J2 -->|"스크래핑"| PROM
    PROM -->|"데이터소스"| GRAF

Kafka Exporter 1개 — Kafka 프로토콜로 붙어 Consumer Lag / 오프셋 / 토픽·파티션 상태 노출.
JMX Exporter 브로커당 1개 — 원격 JMX(9999)로 접속해 브로커 처리량 / 복제 / JVM 지표 노출.
Prometheus가 둘을 스크래핑하고, Grafana가 Prometheus를 데이터소스로 시각화.

3. 구축 단계¶

3.1 JMX Exporter (브로커별 원격 JMX)¶

브로커 1대당 jmx_prometheus_httpserver 컨테이너 1개. 각 컨테이너 → bN.yml 로드 → hostPort: <브로커IP>:9999 원격 JMX 접속 → 9404 포트에 Prometheus 메트릭 노출.

# jar 준비
mkdir -p jmx
curl -L -o jmx/jmx_prometheus_httpserver.jar \
  https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_httpserver/0.20.0/jmx_prometheus_httpserver-0.20.0.jar

# 브로커별 설정 bN.yml = hostPort 한 줄 + 변환 룰(kafka-rules.yml)
# BROKER0_IP / BROKER1_IP / BROKER2_IP 를 실제 브로커 IP로 export 해둔다
for i in 0 1 2; do
  ip_var="BROKER${i}_IP"
  { echo "hostPort: ${!ip_var}:9999"; cat jmx/kafka-rules.yml; } > jmx/b${i}.yml
done

변환 룰: jmx/kafka-rules.yml (처리량 BytesIn/Out·MessagesIn, ReplicaManager URP/ISR, Controller, RequestMetrics 지연, JVM Heap/GC/Thread 등 16개)
hostPort만 브로커별 상이, 룰 내용 동일. 예시: jmx/b0.yml.example

3.2 Kafka Exporter (Consumer Lag)¶

danielqsj/kafka-exporter 컨테이너 1개. --kafka.server에 브로커 주소 나열.

kafka-exporter:
  image: danielqsj/kafka-exporter:latest
  command:
    - --kafka.server=<BROKER0_IP>:9092
    - --kafka.server=<BROKER1_IP>:9092
    - --kafka.server=<BROKER2_IP>:9092
  ports:
    - "9308:9308"

노출 지표: kafka_consumergroup_lag, kafka_consumergroup_members, kafka_topic_partition_*, kafka_broker_info 등.

3.3 일괄 기동 (docker-compose)¶

두 Exporter + Prometheus + Grafana 일괄 기동: docker-compose.yml. <BROKER*_IP>, <GRAFANA_ADMIN_PASSWORD> 실제 값 치환 후:

# assets/prometheus-grafana/ 내용을 실행 호스트로 복사한 디렉터리에서
docker compose up -d
docker compose ps        # kafka-exporter, jmx-b0/b1/b2, prometheus, grafana = Up

3.4 Prometheus 스크래핑¶

prometheus.yml: kafka-exporter:9308 + jmx-b0/b1/b2:9404 스크래핑. JMX 잡에 broker 라벨 부여 → 브로커 구분. 기존 Prometheus 존재 시 이 scrape_configs 두 블록만 추가 후 reload.

4. Grafana 대시보드 구성¶

4.1 데이터소스·대시보드 자동 등록 (provisioning)¶

docker-compose가 Grafana에 자동 주입:

데이터소스: grafana/provisioning/datasources/prometheus.yml (uid prometheus)
대시보드 폴더: grafana/provisioning/dashboards/provider.yml → Kafka 폴더
grafana/dashboards/*.json 자동 로드

기존 Grafana 존재 시 아래 대시보드 Dashboards → Import + 데이터소스 지정.

4.2 대시보드 3종¶

대시보드	출처	지표
Kafka Exporter Overview	Grafana.com 7589 (공식 커뮤니티)	메시지 생산율, Consumer Group Lag, 토픽 파티션 수
HDInsight Kafka - Exporter 상세	커스텀 (kafka-exporter-adv.json)	컨슈머 그룹 멤버 수(0=컨슈머 다운), Lag 상위 파티션, 언더리플리케이션·ISR·브로커별 리더 분포, 토픽별 보관 메시지 수
HDInsight Kafka - Broker (JMX Exporter)	커스텀 (kafka-jmx-broker.json)	브로커별 처리량(BytesIn/Out·MessagesIn), URP, ActiveController, 요청 지연, JVM Heap·스레드

Kafka Exporter Overview(7589) = 커뮤니티 대시보드 → 파일 아닌 ID로 import. Grafana UI → Dashboards → Import → ID 7589 → 데이터소스 Prometheus.

5. 정상 동작 확인 체크리스트¶

Prometheus(:9090) 쿼리로 확인.

#	항목	쿼리	기대값
1	스크래핑 타겟	`up`	kafka-exporter 1 + kafka-jmx 3 = 4개 모두 1
2	브로커 수	`kafka_brokers`	브로커 대수
3	컨트롤러	`kafka_controller_kafkacontroller_activecontrollercount`	합계 = 1
4	언더리플리케이션	`kafka_server_replicamanager_underreplicatedpartitions`	정상 = 0
5	Consumer Lag	`kafka_consumergroup_lag`	그룹/토픽/파티션별 노출
6	컨슈머 멤버 수	`kafka_consumergroup_members`	그룹별 멤버 수(0 = 컨슈머 없음)

6. 대시보드 화면¶

렌더링 이미지는 이 문서 번들의 images/ 디렉터리에 아래 파일명으로 두면 자동 표시됩니다. 원본 자료는 samples/monitoring-assets/images/에서 확인할 수 있습니다.

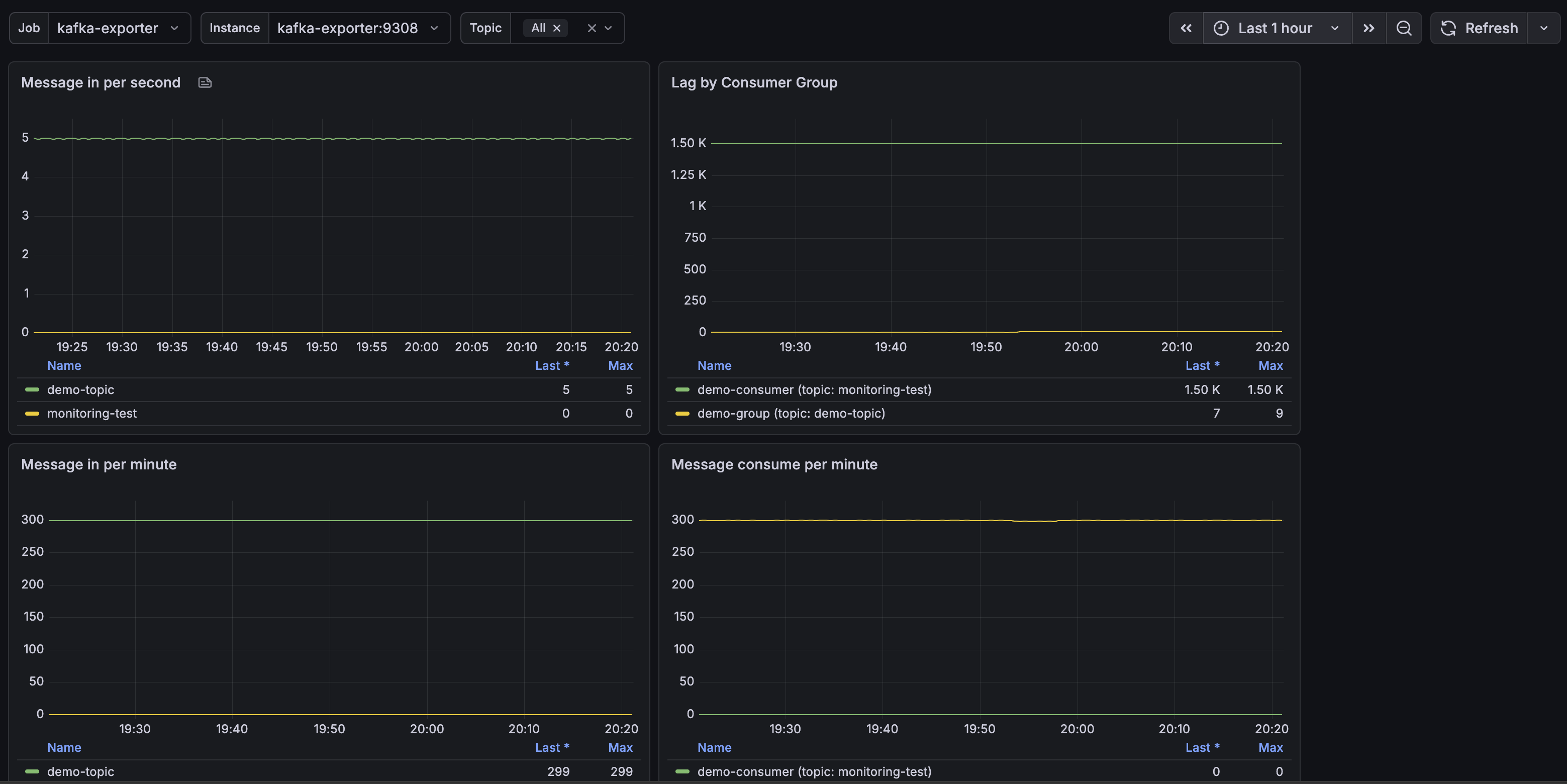

6.1 Kafka Exporter Overview (7589)¶

Kafka Exporter Overview

메시지 생산율 / Consumer Group Lag / 토픽별 파티션 수.

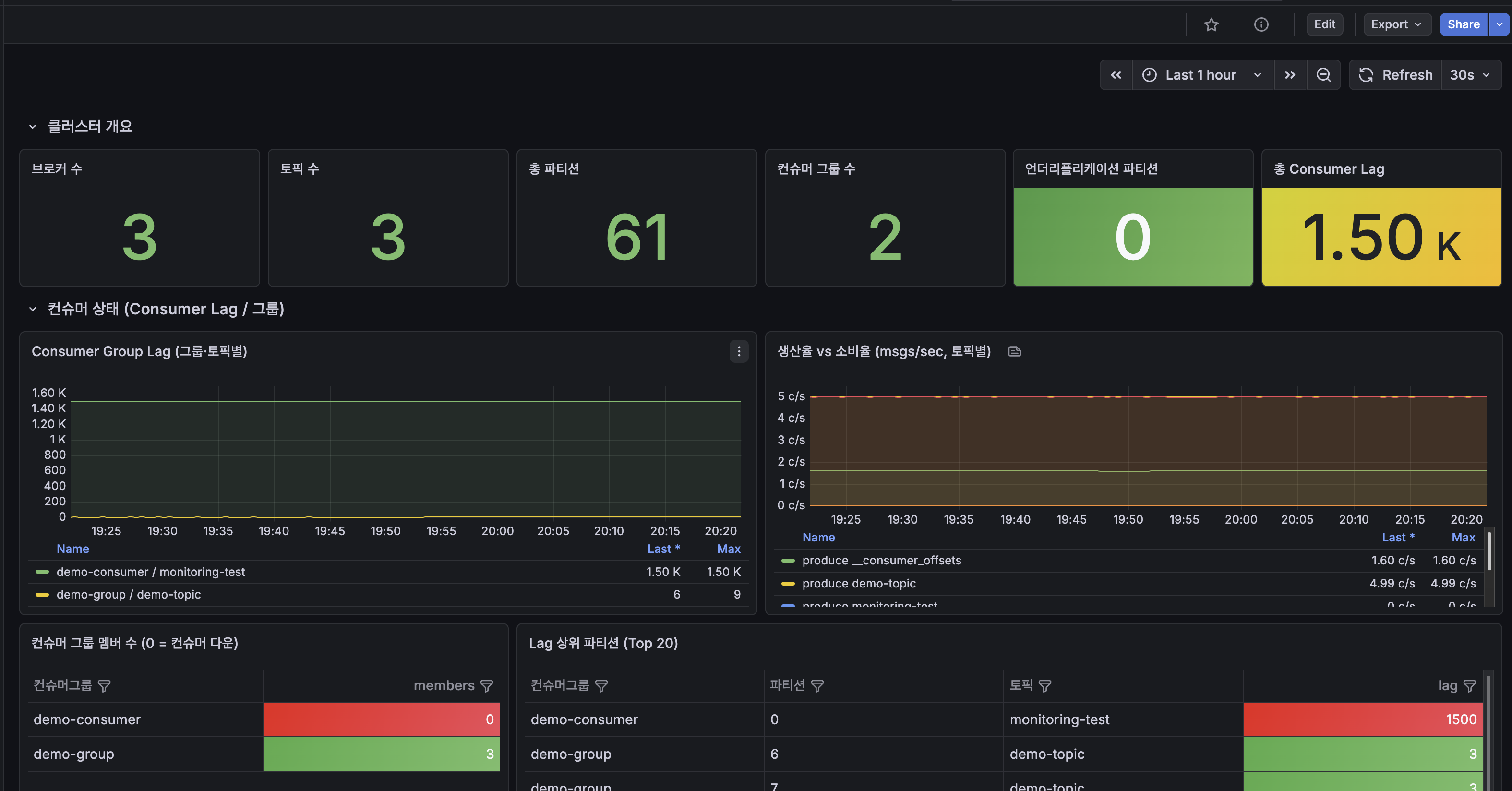

6.2 HDInsight Kafka - Exporter 상세¶

Kafka Exporter 상세

클러스터 개요(브로커/토픽/파티션/그룹 수, URP, 총 Lag) · 컨슈머 상태(그룹별 Lag, 생산 vs 소비율, 멤버 수, Lag 상위 파티션) · 복제·리더십(URP·ISR·브로커별 리더 분포) · 토픽 상세.

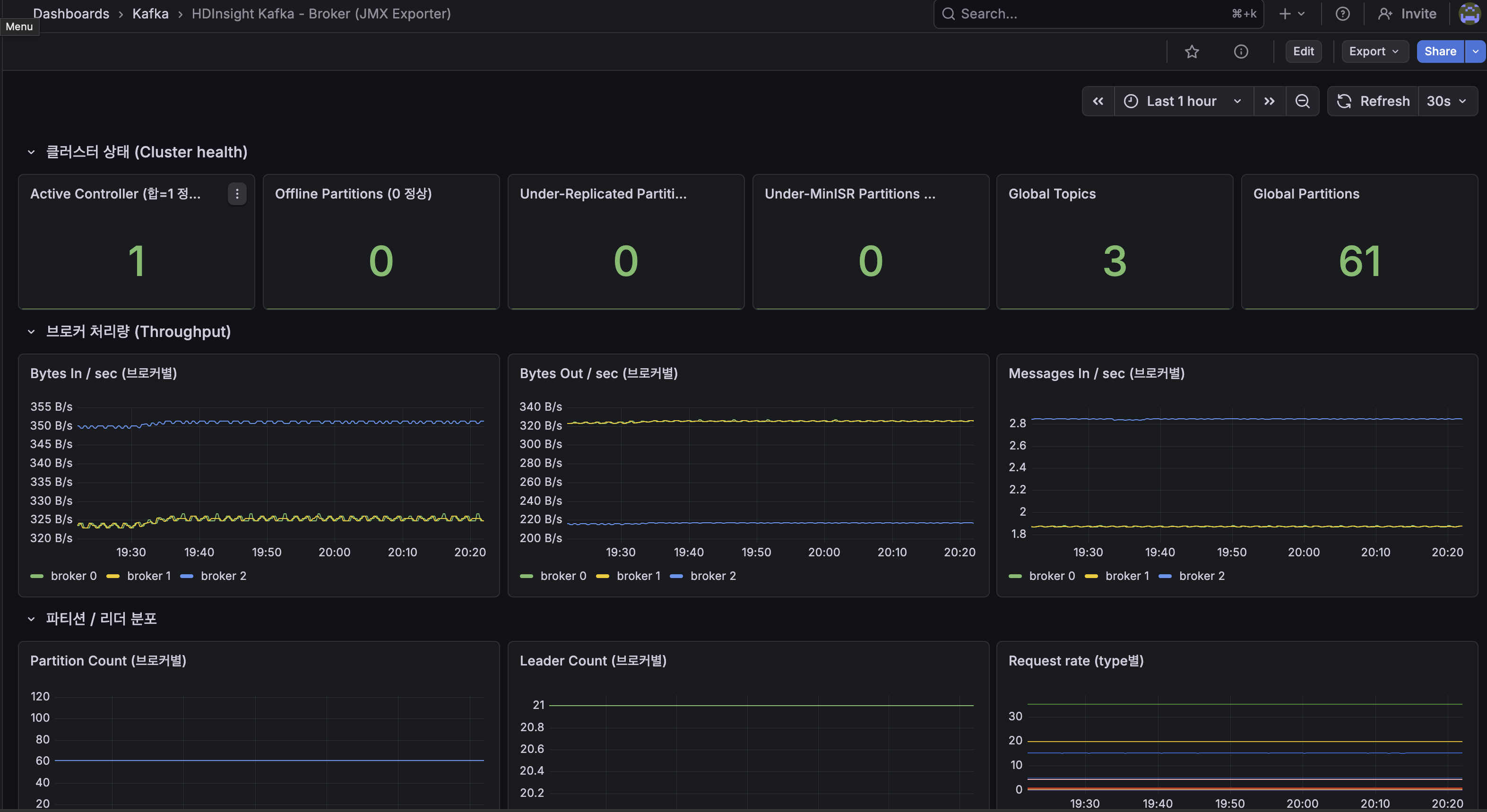

6.3 HDInsight Kafka - Broker (JMX Exporter)¶

Kafka Broker JMX

브로커별 처리량 · URP · ActiveController · 요청 지연 · JVM Heap/스레드.

7. 참고: 공식 javaagent 방식¶

원격 JMX(본문) 대안. Microsoft 문서 정석 = 브로커 JVM에 jmx_prometheus javaagent 부착.

Ambari UI → Kafka → Configs → Advanced kafka-env 템플릿에 추가:

export KAFKA_OPTS="$KAFKA_OPTS -javaagent:/opt/jmx_exporter/jmx_prometheus_javaagent.jar=7071:/opt/jmx_exporter/kafka.yml"

Script Action으로 전 브로커 노드에 jar + kafka.yml 배포(예: /opt/jmx_exporter/).
Ambari Kafka 롤링 재시작 → 각 브로커 7071 메트릭 노출 → Prometheus 스크래핑.

제약(실측): HDInsight 게이트웨이가 Ambari config 쓰기(POST/PUT) 500 차단 → REST 자동화 불가. Ambari Web UI(사설망 브라우저) 또는 Script Action 수동 적용 필요. → 본문은 브로커 재시작 불필요한 원격 JMX(9999) 방식 채택. 노출 지표는 양자 동일.

8. 참고: 폐쇄망 / Private Link 환경 팁¶

Docker 컨테이너 DNS: 호스트가 systemd-resolved(127.0.0.53) 사용 시 컨테이너가 브로커 advertised FQDN 해석 실패 가능. /etc/docker/daemon.json 에 {"dns":["168.63.129.16"],"dns-search":["<클러스터내부도메인>"]} 추가 후 docker compose up -d --force-recreate (restart만으로는 resolv.conf 미갱신). → 본문처럼 브로커 IP 지정 시 회피 가능.
아웃바운드: 이미지 pull용 서브넷 아웃바운드 경로(NAT Gateway 등) 필요.
Azure Managed Grafana → 사설 Prometheus: Managed Grafana(Public) → 사설 Prometheus 연결 경로 = 내부 LB → Private Link Service → Managed Private Endpoint. 데이터소스 URL = PLS alias FQDN 아님, MPE 부여 사설 IP 사용.

9. 출처¶

JMX Exporter — prometheus/jmx_exporter (GitHub)
Kafka Exporter — danielqsj/kafka_exporter (GitHub)
Kafka Exporter Overview 대시보드 — Grafana.com Dashboard 7589
Ambari 구성 편집 — Manage HDInsight clusters by using Apache Ambari
HDInsight Script Action — Customize HDInsight clusters using script actions
Azure Managed Grafana 사설 데이터소스 연결 — Connect to a data source privately
