Korea Central Private 환경의 Locust 부하테스트 구성 가이드¶

Application Gateway와 AKS를 대상으로 Private 환경에서 Locust 부하 테스트를 구성합니다.

📌 문제 상황¶

Korea Central에 배포된 Private Application Gateway → AKS 구조에 대해 Locust 기반 부하테스트를 수행해야 한다. Azure Load Testing(현 Azure App Testing)은 Korea Central을 지원하지 않아 Japan East에 별도 구성이 필요하며, VNet Peering을 통해 Private AppGW에 접근해야 한다.

⚠️ Azure Load Testing은 2026년 기준 Korea Central / Korea South에서 사용 불가하며, 가장 가까운 지원 리전은 Japan East이다.

📌 이 가이드는 AKS + AGIC + Private AppGW가 이미 구성되어 있다고 가정한다. 테스트 타깃이 없는 경우 부록 A를 먼저 수행한다.

🔍 구성 개요¶

┌──────────────────────────────┐     VNet Peering     ┌──────────────────────────────────┐
│         Japan East           │ ◄──────────────────► │         Korea Central             │
│                              │    (Azure Backbone)  │                                   │
│  Azure Load Testing          │                      │  VNet-Infra (기존)                │
│   └─ VNet-ALT (10.1.0.0/16) │                      │   ├─ snet-appgw                   │
│      └─ snet-loadtest        │                      │   │   └─ AppGW (Private IP only)  │
│         (10.1.0.0/24)        │                      │   │       10.0.1.10                │
│         Locust Engine ×4     │ ─── HTTP ──────────► │   └─ snet-aks                     │
│                              │                      │       └─ Backend Pods              │
└──────────────────────────────┘                      └──────────────────────────────────┘

구성 요소	리전	용도	비고
기존 VNet	koreacentral	AKS + AppGW가 배포된 서비스 VNet	이미 존재
VNet-ALT	japaneast	부하테스트 엔진 전용	신규 생성
snet-loadtest	japaneast	ALT VNet Injection 서브넷	신규 생성

📋 사전 요구사항¶

AKS 클러스터 + AGIC addon + Private Application Gateway가 배포되어 있을 것
AppGW Private Frontend IP를 통해 Backend에 접근 가능할 것 (예: 10.0.1.10)

# Azure CLI extension
az extension add --name load --upgrade

# Provider 등록 (VNet injection에 Microsoft.Batch 필요)
az provider register --namespace Microsoft.LoadTestService
az provider register --namespace Microsoft.Batch

🚀 구성 절차¶

Step 1. 부하테스트용 VNet 생성 (Japan East)¶

기존 인프라 VNet과 CIDR이 겹치지 않는 VNet을 Japan East에 생성한다.

RG="<기존-리소스-그룹>"               # 기존 인프라 RG (또는 별도 RG)
INFRA_VNET_NAME="<기존-VNet-이름>"    # 기존 서비스 VNet
TARGET_IP="10.0.1.10"                # AppGW Private Frontend IP

# Japan East - 부하테스트 VNet
az network vnet create -g "$RG" -n vnet-alt \
  --address-prefix 10.1.0.0/16 -l japaneast -o none

az network vnet subnet create -g "$RG" --vnet-name vnet-alt \
  -n snet-loadtest --address-prefix 10.1.0.0/24 -o none

💡 기존 VNet CIDR과 겹치면 Peering이 실패한다. 기존 VNet이 10.0.0.0/16이면 10.1.0.0/16 등으로 충돌을 피한다.

Step 2. VNet Peering 연결¶

부하테스트 VNet에서 기존 인프라 VNet의 Private IP로 접근하기 위해 양방향 Peering을 구성한다.

VNET_INFRA_ID=$(az network vnet show -g "$RG" -n "$INFRA_VNET_NAME" --query id -o tsv)
VNET_ALT_ID=$(az network vnet show -g "$RG" -n vnet-alt --query id -o tsv)

az network vnet peering create -g "$RG" -n peer-infra-to-alt \
  --vnet-name "$INFRA_VNET_NAME" --remote-vnet "$VNET_ALT_ID" --allow-vnet-access -o none

az network vnet peering create -g "$RG" -n peer-alt-to-infra \
  --vnet-name vnet-alt --remote-vnet "$VNET_INFRA_ID" --allow-vnet-access -o none

Peering 상태 확인:

az network vnet peering show -g "$RG" -n peer-alt-to-infra \
  --vnet-name vnet-alt --query peeringState -o tsv
# → Connected

Step 3. Azure Load Testing 리소스 + Locust 테스트 생성¶

# ALT 리소스 생성
az load create --name alt-loadtest -g "$RG" -l japaneast -o none

# Locust 테스트 생성 (VNet injection)
ALT_SUBNET_ID=$(az network vnet subnet show -g "$RG" \
  --vnet-name vnet-alt -n snet-loadtest --query id -o tsv)

az load test create \
  --load-test-resource alt-loadtest -g "$RG" \
  --test-id appgw-aks-locust \
  --test-type Locust \
  --test-plan locustfile.py \
  --engine-instances 4 \
  --subnet-id "$ALT_SUBNET_ID" \
  -o none

# 추가 파일 업로드
az load test file upload \
  --load-test-resource alt-loadtest -g "$RG" \
  --test-id appgw-aks-locust \
  --path requirements.txt \
  --file-type ADDITIONAL_ARTIFACTS \
  -o none

샘플 코드 설명¶

locustfile.py¶

from locust import HttpUser, task, between, tag


class AppGWUser(HttpUser):
    wait_time = between(1, 3)

    @tag("health")
    @task(1)
    def health_check(self):
        with self.client.get("/health", catch_response=True) as resp:
            if resp.status_code == 200:
                resp.success()
            else:
                resp.failure(f"Health check failed: {resp.status_code}")

    @tag("api")
    @task(5)
    def get_items(self):
        self.client.get("/api/items")

    @tag("api")
    @task(3)
    def get_item_by_id(self):
        self.client.get("/api/items/1")

    @tag("api")
    @task(2)
    def create_item(self):
        self.client.post("/api/items", json={"name": "load-test-item", "value": "test"})

    @tag("static")
    @task(1)
    def get_root(self):
        self.client.get("/")

Task Weight와 호출 비율¶

@task(weight) 데코레이터의 숫자가 각 API의 상대적 호출 비율을 결정한다.

Task	Weight	기대 비율	실제 결과 (200 users)
`get_items` (GET /api/items)	5	41.7%	`/api/items`: 57.9%
`get_item_by_id` (GET /api/items/1)	3	25.0%	`/api/items/1`: 25.2%
`create_item` (POST /api/items)	2	16.7%	↑ 합산됨
`health_check` (GET /health)	1	8.3%	`/health`: 8.6%
`get_root` (GET /)	1	8.3%	`/`: 8.3%

📌 ALT 결과에서 /api/items는 GET(weight 5) + POST(weight 2) = weight 7 (58.3%)로 합산된다. Locust가 기본적으로 URL 경로 기준으로 그룹핑하기 때문이다.

ALT 환경변수 설정¶

ALT에서 Locust 설정은 LOCUST_ prefix가 붙은 환경변수로 전달한다.

환경변수	용도	예시
`LOCUST_HOST`	테스트 타깃 URL	`http://10.0.1.10`
`LOCUST_USERS`	동시 가상 사용자 수	`200`
`LOCUST_SPAWN_RATE`	초당 사용자 생성 속도	`20`
`LOCUST_RUN_TIME`	테스트 실행 시간 (초)	`180`

⚠️ LOCUST_RUN_TIME은 초 단위 정수만 허용된다. 3m 같은 문자열은 ALT 환경변수 검증에서 거부된다.

테스트 결과 예시 (실측)¶

항목	100 Users	200 Users
Total Requests	8,737	17,410
Success Rate	100%	100%
Avg Latency	29.9ms	29.6ms
P50 / P90 / P99	29 / 32 / 55ms	29 / 32 / 55ms
RPS	~48.5	~96.7

💡 cross-region latency (~30ms)가 baseline으로 포함된다. 동일 리전에서 측정하면 latency가 크게 줄어든다.

Step 4. 부하 테스트 실행¶

az load test-run create \
  --load-test-resource alt-loadtest -g "$RG" \
  --test-id appgw-aks-locust \
  --test-run-id run-001 \
  --env LOCUST_HOST=http://${TARGET_IP} LOCUST_USERS=200 LOCUST_SPAWN_RATE=20 LOCUST_RUN_TIME=180 \
  --no-wait -o none

✅ 실행 상태 확인¶

az load test-run show \
  --load-test-resource alt-loadtest -g "$RG" \
  --test-run-id run-001 \
  --query "{status:status, testResult:testResult}" -o table

Status	설명
`PROVISIONING`	VNet injection 엔진 프로비저닝 중 (~2분)
`EXECUTING`	Locust 테스트 실행 중
`DONE`	완료 → Portal에서 결과 확인

결과는 Azure Portal → App Testing → alt-loadtest → Test runs에서 확인한다.

📊 Azure App Testing이 제공하는 것¶

오픈소스 Locust를 직접 실행하면 Python 스크립트 + CLI/Web UI로 테스트하지만, Azure App Testing(ALT)은 Managed 인프라 위에서 Locust를 실행하면서 추가 분석 기능을 제공한다.

오픈소스 Locust vs Azure App Testing¶

기능	오픈소스 Locust	Azure App Testing
인프라 관리	직접 서버 프로비저닝/스케일링	`engineInstances` 파라미터 하나로 자동
Private 네트워크 접근	VPN/SSH 터널 직접 구성	VNet injection 내장
결과 저장	CSV 파일, 별도 수집 필요	Portal에 자동 저장, 이력 관리
서버 메트릭 상관 분석	별도 도구 필요 (Grafana 등)	AKS/App Insights 메트릭 동일 화면에 오버레이
테스트 비교	CSV를 직접 파싱해서 비교	Portal에서 run 선택 → 자동 오버레이 차트
엔진 모니터링	없음 (직접 모니터링)	Engine health 탭 (CPU/Memory/Network)
CI/CD 통합	스크립트 직접 작성	`az load test-run create`로 파이프라인 내장
비용	인프라 비용 (VM/K8s)	VUH (Virtual User Hour) 단위 과금

Portal에서 제공하는 분석 탭¶

테스트 완료 후 Portal에서 5개 탭으로 결과를 분석할 수 있다.

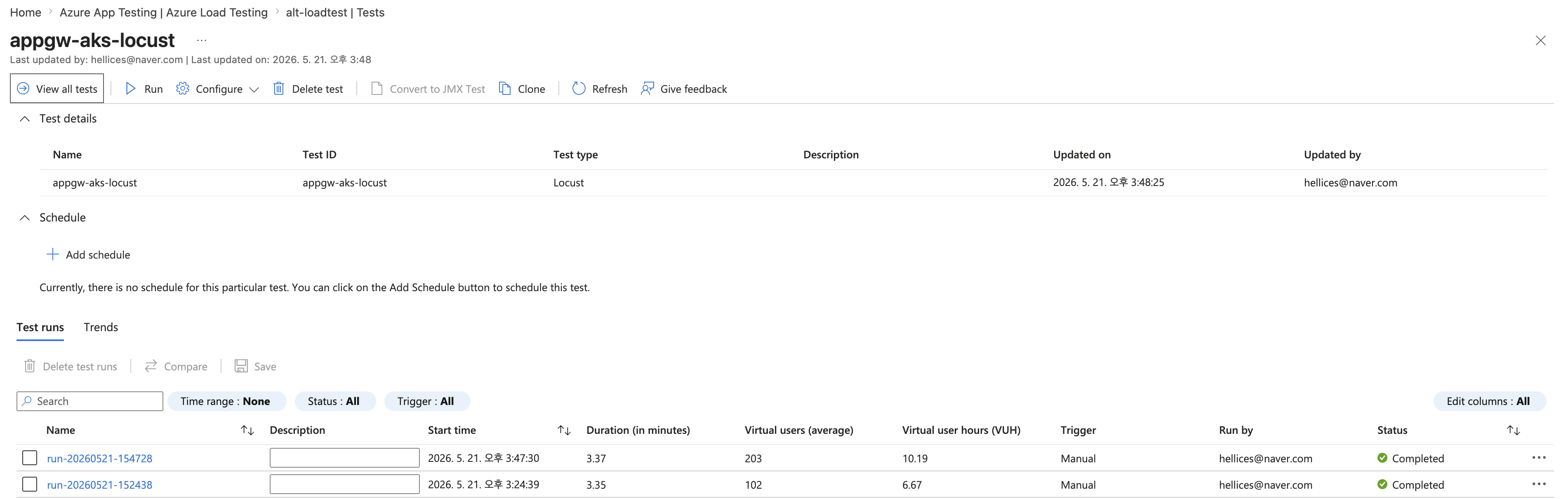

테스트 목록에서 각 run의 상태, VUH, Duration을 확인할 수 있다.

테스트 목록 및 Test runs

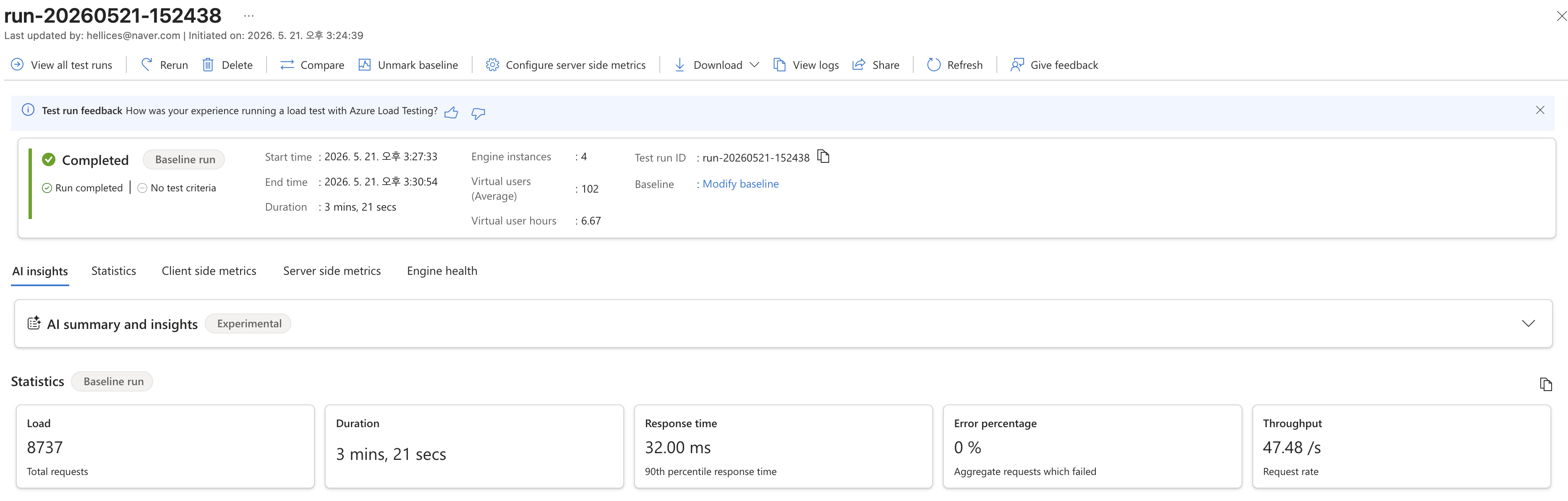

run을 클릭하면 상세 페이지로 이동한다. 상단에 요약 카드(Load, Duration, Response time, Error %, Throughput)가 표시되고, 하단에 5개 분석 탭이 제공된다.

테스트 run 상세 및 요약 카드

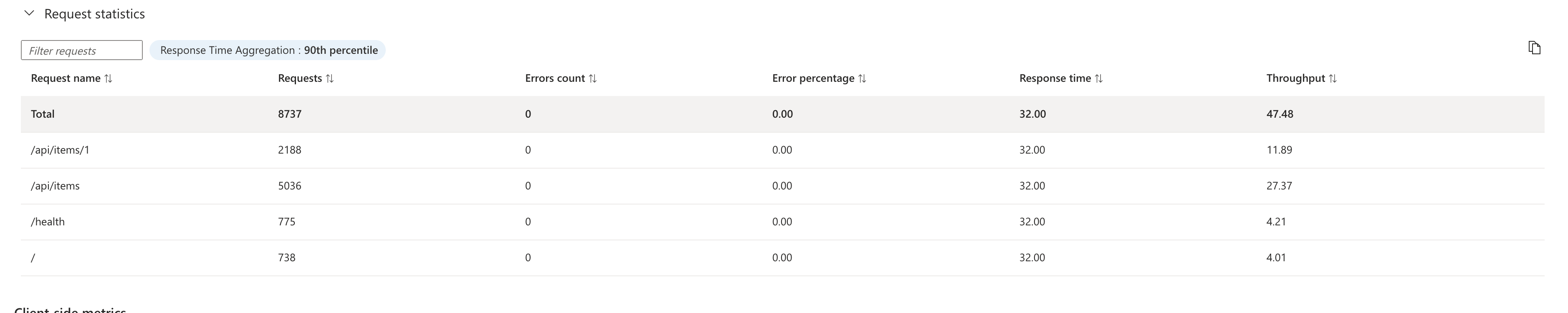

1) Statistics — 엔드포인트별 통계¶

오픈소스 Locust의 CLI 통계 출력과 유사하지만, P50/P90/P95/P99 백분위 전환이 가능하고 결과가 영구 저장된다.

Request name	Requests	Response time (P90)	Throughput
Total	8,737	32.00 ms	47.48 /s
`/api/items`	5,036	32.00 ms	27.37 /s
`/api/items/1`	2,188	32.00 ms	11.89 /s
`/health`	775	32.00 ms	4.21 /s
`/`	738	32.00 ms	4.01 /s

Request statistics

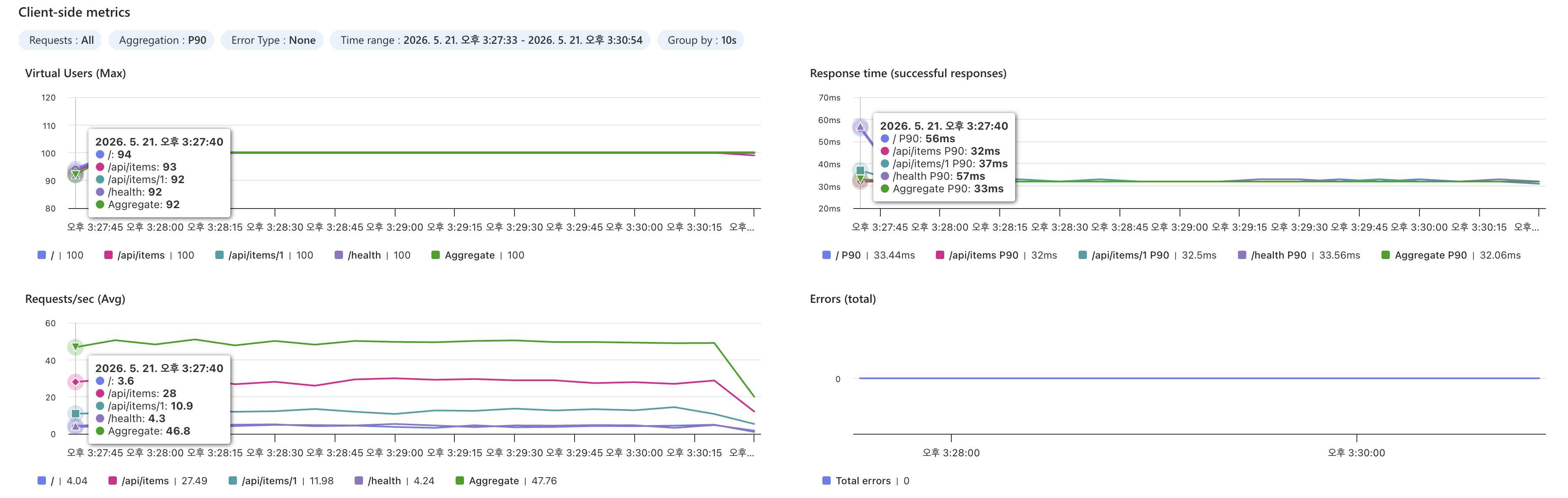

2) Client-side metrics — 시계열 차트¶

오픈소스 Locust Web UI의 차트를 대체한다. Locust Web UI는 실시간 조정이 가능하지만 테스트 종료 후 데이터가 사라진다. ALT는 완료 후에도 시계열 데이터가 보존된다.

Virtual Users (Max): 시간대별 동시 사용자 수
Response time: 엔드포인트별 P90 응답 시간 (/api/items: 32ms, /api/items/1: 32.5ms)
Requests/sec (Avg): endpoint별 초당 요청 수 (/api/items: ~28/s, /api/items/1: ~11/s)
Errors (total): 시간대별 누적 에러 수

Client-side metrics

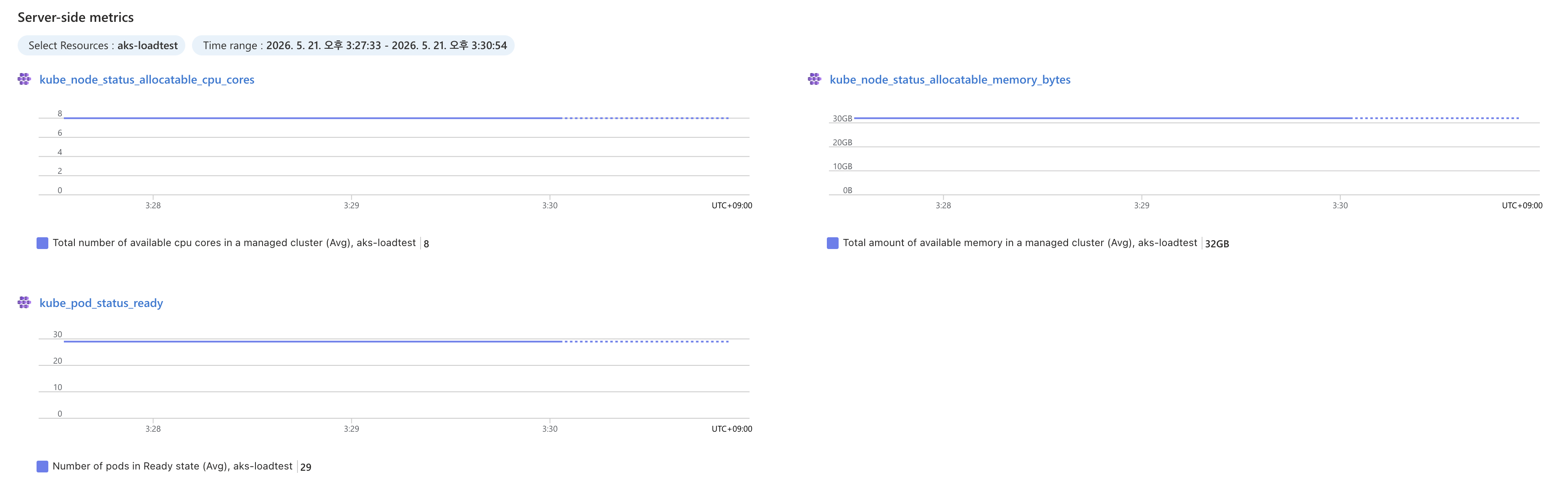

3) Server-side metrics — 서버 측 메트릭 통합¶

오픈소스 Locust에는 없는 기능. ALT의 핵심 차별점.

Configure server side metrics에서 AKS 리소스를 연결하면, 부하 테스트 시간대의 서버 메트릭이 같은 화면에 오버레이된다.

kube_node_status_allocatable_cpu_cores: 노드 가용 CPU (예: 8 cores)
kube_node_status_allocatable_memory_bytes: 노드 가용 메모리 (예: 32GB)
kube_pod_status_ready: Ready 상태 pod 수 (예: 29)

App Insights를 연동하면 dependency call duration, exception rate 등 애플리케이션 수준 메트릭도 확인 가능하다. "P99 latency가 올라간 시점에 DB dependency call이 느려졌다"같은 원인 분석을 단일 화면에서 수행할 수 있다.

Server-side metrics

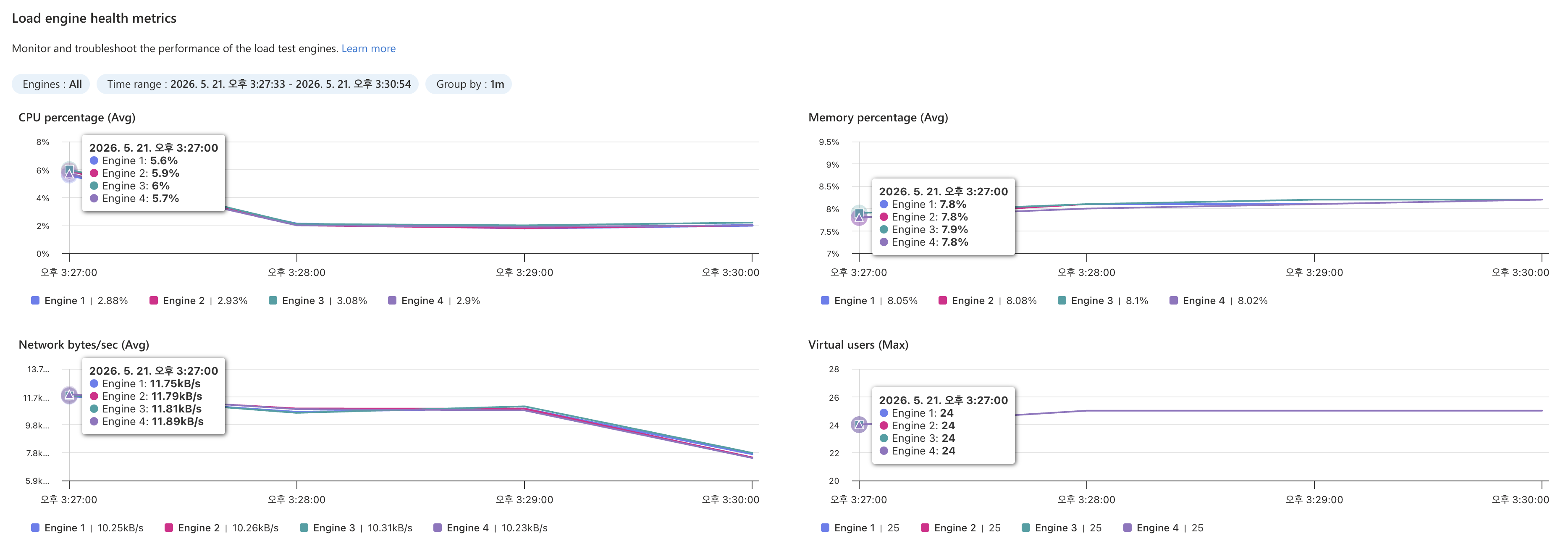

4) Engine health — 테스트 엔진 모니터링¶

오픈소스 Locust에는 없는 기능. 분산 테스트에서 엔진 자체가 병목인지 판별할 때 유용하다.

4개 엔진의 CPU, Memory, Network, Virtual users를 개별 추적한다.

메트릭	100 Users 실측	판단 기준
CPU % (Avg)	~3% (엔진당)	80% 초과 시 엔진 병목 → `engineInstances` 증가
Memory % (Avg)	~8% (엔진당)	지속 상승 시 메모리 누수 의심
Virtual users (Max)	25 (엔진당)	100 users / 4 engines = 25 (균등 분배 확인)

Engine health metrics

5) Compare — 테스트 run 비교¶

오픈소스 Locust에는 없는 기능. 회귀 테스트와 용량 산정의 핵심 도구.

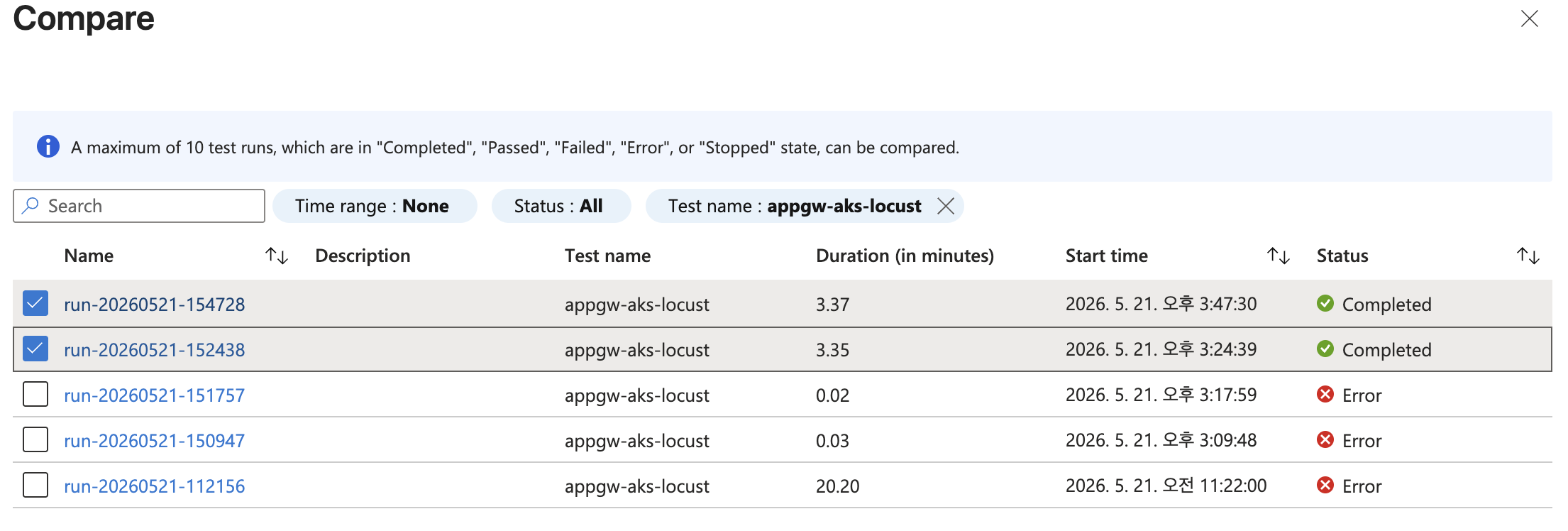

서로 다른 test run을 선택하면 Summary Statistics + 오버레이 차트가 자동 생성된다.

Compare run 선택

Test run	Requests	Response time (P90)	Throughput
100 Users	8,737	32.00 ms	47.48 /s
200 Users	17,410	32.00 ms	94.62 /s

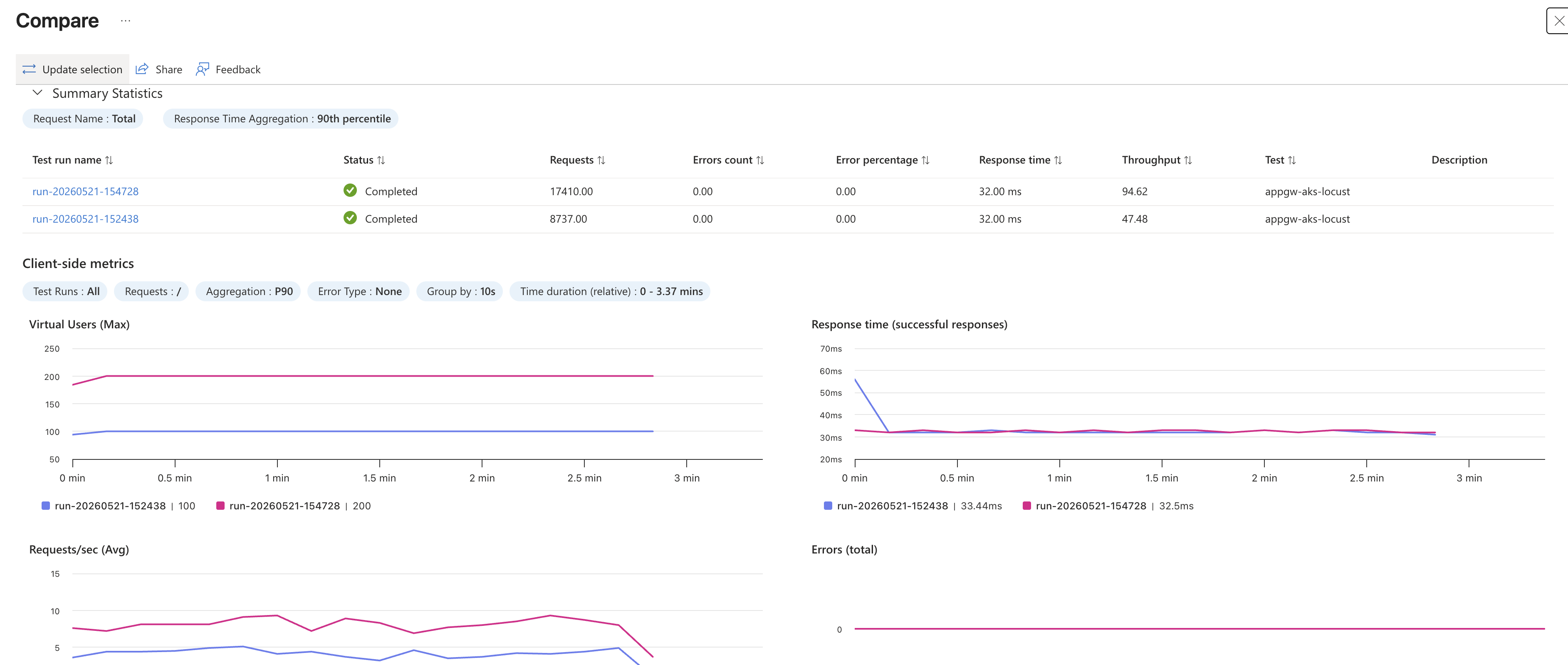

오버레이 차트로 Virtual Users, Response time, RPS, Errors를 시간축 위에 겹쳐 볼 수 있다. 부하를 점진적으로 올리며 비교하면 latency가 급증하거나 에러가 발생하기 시작하는 지점이 서비스의 용량 한계가 된다.

Compare 결과 — Summary + 오버레이 차트

활용 시나리오¶

용량 산정: 100 → 200 → 400 users로 올리며 Compare → saturation point 도출
회귀 테스트: 배포 전후 동일 조건 run → Compare로 성능 저하 감지
병목 분석: Client-side latency 상승 시점 + Server-side CPU/Memory 상관 확인
SLA 검증: fail criteria 설정 → P90 > 500ms 또는 error > 1% 시 자동 중단

🐞 배포 시 주의사항¶

이슈	원인	해결
`ALTVNET001: Microsoft.Batch registration`	VNet injection에 Batch provider 필요	`az provider register --namespace Microsoft.Batch`
VNet Peering 실패	ALT VNet CIDR이 기존 VNet CIDR과 겹침	기존 VNet CIDR 확인 후 겹치지 않는 대역 사용
테스트 엔진에서 타깃 접근 불가	Peering이 `Connected`가 아님	양방향 Peering 상태 확인, NSG 규칙 점검
Locust `Connection refused`	TARGET_HOST가 잘못되었거나 AppGW 비정상	Private IP, AppGW 상태, Backend Health 확인

💡 대안: AKS에 Locust 직접 배포¶

Azure Load Testing 대신 동일 AKS 클러스터에 Locust를 배포하면 cross-region 제약 없이 테스트할 수 있다.

┌─ Korea Central ─────────────────────────┐
│  VNet (10.0.0.0/16)                     │
│   ├─ AppGW (10.0.1.10)                 │
│   └─ AKS                               │
│        ├─ ns: default  → backend pods   │
│        └─ ns: loadtest → locust master  │
│                          + workers ×4   │
└─────────────────────────────────────────┘

항목	Azure Load Testing (Japan East)	Locust on AKS (Korea Central)
네트워크 구성	VNet ×2 + Peering 필수	추가 구성 없음
Latency 정확도	~30ms baseline 포함	정확한 내부 측정
스케일링	`engineInstances` 변경만으로 최대 400	HPA + autoscaler 직접 구성
Locust Web UI	사용 불가	사용 가능
비용	vCU-hour 과금	Node 비용 (Spot 활용 가능)
결과 분석	Portal 자동 집계 + App Insights 연동	CSV 또는 별도 수집

AKS 직접 배포를 선택하는 경우: - Private 환경에서 정확한 latency 측정이 중요할 때 - Korea Central 단일 리전으로 구성해야 할 때 - Locust Web UI로 실시간 부하 조정이 필요할 때

Azure Load Testing을 선택하는 경우: - CI/CD 파이프라인에서 자동 회귀 부하테스트가 필요할 때 - 여러 팀이 반복적으로 사용하고 결과 트렌드를 비교할 때 - App Insights와 서버 메트릭 상관 분석이 필요할 때

🧹 리소스 정리¶

# 부하테스트 리소스만 정리 (기존 인프라는 유지)
az load delete --name alt-loadtest -g "$RG" --yes -o none
az network vnet peering delete -g "$RG" -n peer-infra-to-alt --vnet-name "$INFRA_VNET_NAME" -o none
az network vnet peering delete -g "$RG" -n peer-alt-to-infra --vnet-name vnet-alt -o none
az network vnet delete -g "$RG" -n vnet-alt -o none

📦 부록 A: 테스트 타깃 구성 (AKS + AGIC + Backend)¶

AKS + AGIC + Private AppGW 환경이 없는 경우 아래 절차로 구성한다.

A-1. 리소스 그룹 + 네트워크¶

RG="rg-loadtest-sample"
az group create -n "$RG" -l koreacentral -o none

az network vnet create -g "$RG" -n vnet-infra \
  --address-prefix 10.0.0.0/16 -l koreacentral -o none
az network vnet subnet create -g "$RG" --vnet-name vnet-infra \
  -n snet-appgw --address-prefix 10.0.1.0/24 -o none
az network vnet subnet create -g "$RG" --vnet-name vnet-infra \
  -n snet-aks --address-prefix 10.0.4.0/22 -o none

💡 /22 서브넷은 4의 배수 주소에서 시작해야 한다. 10.0.2.0/22는 CIDR 규칙 위반이므로 10.0.4.0/22를 사용한다.

A-2. AKS + AGIC 생성¶

AKS_SUBNET_ID=$(az network vnet subnet show -g "$RG" --vnet-name vnet-infra -n snet-aks --query id -o tsv)
APPGW_SUBNET_ID=$(az network vnet subnet show -g "$RG" --vnet-name vnet-infra -n snet-appgw --query id -o tsv)

az aks create -g "$RG" -n aks-loadtest -l koreacentral \
  --node-count 2 \
  --node-vm-size standard_b4ms \
  --network-plugin azure \
  --vnet-subnet-id "$AKS_SUBNET_ID" \
  --service-cidr 172.16.0.0/16 \
  --dns-service-ip 172.16.0.10 \
  --enable-managed-identity \
  --enable-addons ingress-appgw \
  --appgw-name appgw-loadtest \
  --appgw-subnet-id "$APPGW_SUBNET_ID" \
  --generate-ssh-keys \
  -o none

⚠️ --service-cidr를 명시하지 않으면 기본값 10.0.0.0/16이 VNet CIDR과 충돌한다.

A-3. AGIC 권한 부여¶

AGIC identity에 VNet Network Contributor 역할을 부여해야 AppGW가 정상 생성된다.

VNET_INFRA_ID=$(az network vnet show -g "$RG" -n vnet-infra --query id -o tsv)
AGIC_OBJ_ID=$(az aks show -g "$RG" -n aks-loadtest \
  --query "addonProfiles.ingressApplicationGateway.identity.objectId" -o tsv)

az role assignment create \
  --assignee-object-id "$AGIC_OBJ_ID" \
  --assignee-principal-type ServicePrincipal \
  --role "Network Contributor" \
  --scope "$VNET_INFRA_ID" \
  -o none

# 권한 반영을 위해 AGIC pod 재시작
kubectl delete pod -n kube-system -l app=ingress-appgw

A-4. AppGW Private Frontend IP 구성¶

AGIC가 AppGW를 생성한 후 (5~10분 소요) private frontend IP를 추가한다.

NODE_RG=$(az aks show -g "$RG" -n aks-loadtest --query nodeResourceGroup -o tsv)

# AppGW Succeeded 상태 대기
while true; do
  state=$(az network application-gateway show -g "$NODE_RG" -n appgw-loadtest \
    --query provisioningState -o tsv 2>/dev/null || echo "NotFound")
  [[ "$state" == "Succeeded" ]] && break
  echo "AppGW: $state (waiting...)"
  sleep 10
done

# Private frontend IP 추가
az network application-gateway frontend-ip create \
  -g "$NODE_RG" \
  --gateway-name appgw-loadtest \
  --name appGwPrivateFrontendIp \
  --private-ip-address 10.0.1.10 \
  --subnet "$APPGW_SUBNET_ID" \
  -o none

A-5. Backend App 배포¶

az aks get-credentials -g "$RG" -n aks-loadtest --overwrite-existing
kubectl apply -f loadtest/k8s/deployment.yaml
kubectl rollout status deployment/backend-app --timeout=120s

Ingress에 private IP가 할당되었는지 확인:

$ kubectl get ingress backend-app-ingress
NAME                  CLASS    HOSTS   ADDRESS     PORTS   AGE
backend-app-ingress   <none>   *       10.0.1.10   80      16s

📌 Ingress annotation appgw.ingress.kubernetes.io/use-private-ip: "true"가 설정되어 있어야 AGIC가 private frontend IP를 사용한다.

부록 A 트러블슈팅¶

이슈	원인	해결
`InvalidCIDRNotation`	`/22` 서브넷이 4의 배수가 아닌 주소에서 시작	`10.0.4.0/22` 사용
`ServiceCidrOverlapExistingSubnetsCidr`	AKS 기본 service CIDR이 VNet CIDR과 동일	`--service-cidr 172.16.0.0/16` 명시
`ApplicationGatewayInsufficientPermissionOnSubnet`	AGIC identity에 서브넷 join 권한 없음	VNet에 `Network Contributor` 부여
AppGW 404 Not Found	AGIC가 ARM으로 AppGW를 비동기 생성	권한 부여 → pod 재시작 → 5~10분 대기
Ingress ADDRESS 비어 있음	Private frontend IP 추가 전 상태	Private IP 추가 후 Ingress 재생성

부록 A 완료 후 본문 Step 1부터 진행한다.

📎 참고 자료¶

참고 문서

Azure Load Testing documentation
